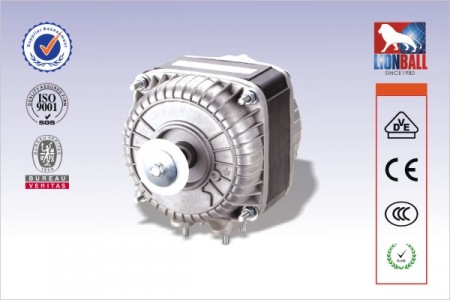

罩极電机YJF系列产品概述

　　狮球罩极電机YJF系列产品详细资料介绍：

产品分类

　　1.YJF系列罩极電机為单相、2或4极的罩极式電动机，额定電压有220~240V，50/60Hz或400V，50/60Hz 和 110~120V，50/60Hz三种。

　　2.按照電机输出功率的不同，依次可分為3w、5w、7w、10w、16w、18w、20w、25w、34w共九种型号供客户选择。通常可通过改变铁芯厚度和绕線参数来调整電机的输出频率

　　3.按照定子铁芯厚度的不同，可分為12.5mm，20mm，25mm，30mm，40mm，45mm六种规格。每一种厚度不同的铁芯都对应一个或两个不同功率的電机。

　　4.根据安装支架螺丝间距的不同，依次可分為00系列，18系列，26-18系列和26系列四种型号。

　　5.根据電机风叶的不同，有吹风风叶和吸风风叶两种类型。风叶的直径有154mm，172mm，200mm，230mm，254mm，265mm，300mm，310mm八种型号。

　　6.根据電机的绕線结构来分，有整體式和分體式電机两种类型。

产品应用

　　罩极電机具有结构设计合理紧凑、噪音低、安装简便、振动小等优点，广泛适用于商业冷柜冷库、制冰机、冷风机、冷水机、冷凝机组、中央空调、取暖器等设备上。

電机结构及工作原理

　　单相罩极電机由定子、转子、压铸铝合金前后端盖、轴承、引出線等组成。产品关键零部件如定子、转子都是由我司自主设计、加工和生产的。定子線圈是最容易损坏的，它的绕制、嵌放、连接、绝缘、检验，都有严格的要求。電机定子、转子都是用硅钢片叠成的，叠压时上下片槽位依次稍微错开，整體上形成斜槽，这样能使转动更均匀平稳。转子绕组是用压铸的方法，将纯铝铸在转子槽内代替导線。当罩极電动机的主绕组通電后，罩极绕组也会产生感应電流，使定子磁极被罩极绕组罩住部分的磁通与未罩部分向被罩部分的方向旋转。

产品型号说明

设计选用说明

　　1.由于我厂生产的标准電机是采用含油轴承，所以工厂建议采用水平方式安装電机，同时我们可根据客户要求生产滚动轴承電机。電机的平均使用寿命為20000小时以上。

　　2.電机适用环境温度為-30℃～+50℃。

　　3.電机的绝缘等级為B级，防护等级為IP42.可根据客户要求生产防护等级為IP44的電机。

　　4.输出功率在10W以下的電机采用阻抗保护，输出功率大于10W采用热保护器，当電机的内部温度达到135±5℃时，热保护器将会自动切断電流以保护電机。

　　5.電机使用前，必须将電机接地線与外部接地装置有效连接。

产品认证

　　我司生产的YJF系列罩极電机都通过了VDE、CE、ROHS、CCC认证。
